Magnetisches Filtern
Magnetabscheider filtern und entfernen metallische Verunreinigungen aus Ihrem Produktstrom. Sie erhöhen die Produktqualität und verhindern Schäden an Ihrer Produktionsanlage. Magnete funktionieren immer und bieten hohe Betriebszuverlässigkeit.
Metallverunreinigungen, auch als Fremdkörper bekannt, sind beispielsweise Büroklammern, Nägel und Bolzen von Verpackungen, Schrauben und Muttern, die sich durch Vibration gelöst haben, Verschleiß- oder Stahl- und Edelstahlpartikel von Maschinen und Rostpartikel von korrodierten Teilen.
Produkte

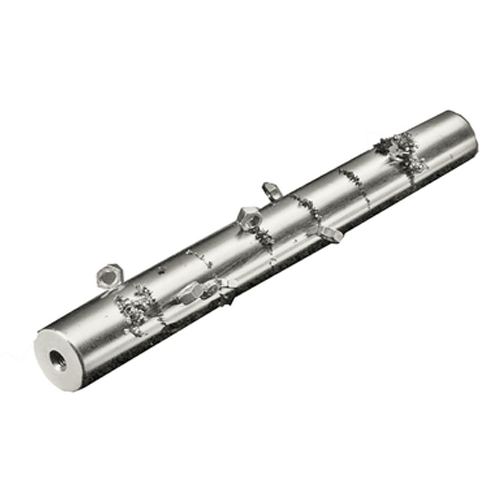

Magnetstäbe
Produktdetails:
– Neodym-Magnete (N-42)
– Sehr stark
– Wasserdicht
– Länge 100-600 mm (in 50mm Schritten)
– Rohrmaterial AISI316L
– Gewindeloch M8 (1x od. 2x) / M6 (1x od. 2x)
– Max. Arbeits-/Produkttemperatur
bis 60°C oder bis 140°C
Diese sehr starken Neodym-Magnetstäbe sind so konzipiert, dass kleine ferromagnetische Verunreinigungen aus den Massenströmen in einer Rohrleitung entfernt werden.
Die stärksten Typen können sogar feinste, schwach magnetische Verunreinigungen, wie z. B. Verschleißpartikel aus Edelstahl 316 entfernen. Magnetstäbe sind die Bausteine vieler Magnetabscheider, wie Magnetgitter, Cleanflow-Magnete und Magnetfilter für Druckleitungen.
Die Magnetstäbe sind in verschiedenen Magnetqualitäten, Größen, Robustheiten etc. und mit unterschiedlichen Anschlüssen erhältlich. Alle Typen sind mit einem wasserdicht verschweißten 316 L-Gehäuse aus Edelstahl und einer glatten polierten Oberfläche ausgestattet.

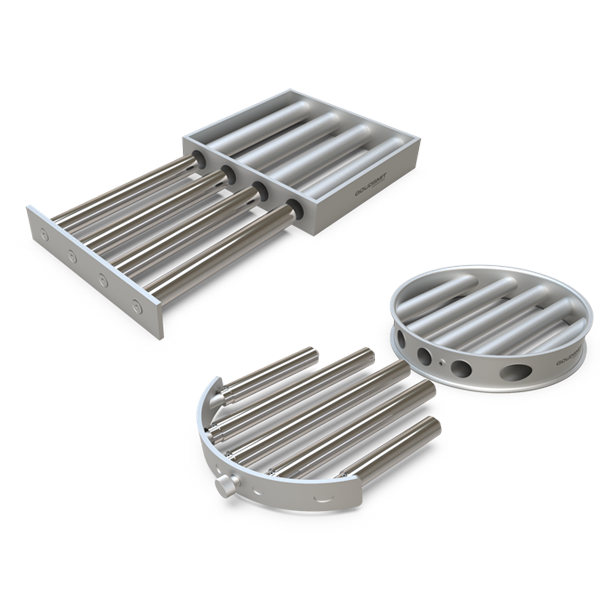

Magnetgitter
Produktdetails:
– Optimaler Magnetkontakt
– Geringe Einbauhöhe
– Fangen Fe-Teile ab 30 µm
– Max. Partikelgröße 10 mm
– Mit Neodym-Magnetstäben

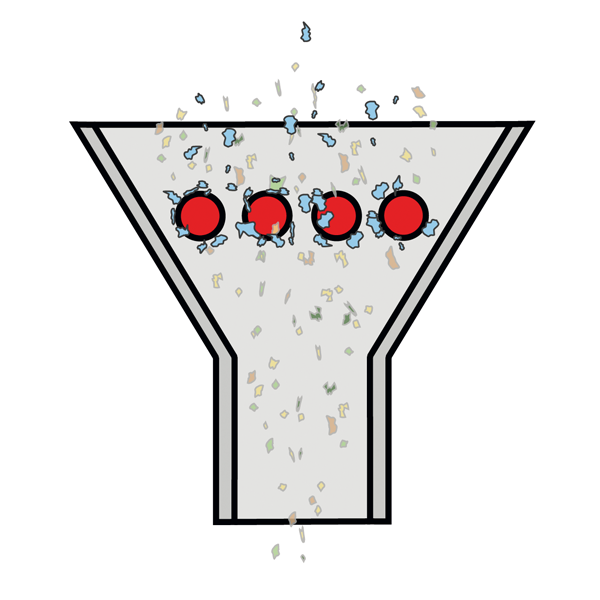

Magnetgitter werden häufig an einem Aufgabepunkt oder Auffangtrichter platziert. Sie filtern feinste magnetische und sogar schwach magnetische Eisenverunreinigungen aus gut fließenden Pulverstoffen und Granulaten. Sie werden häufig mit einer Kontrollfunktion eingesetzt. Manuelle Schnellreinigung mit Hilfe einer Extraktoreinheit.
Typen:
Magnetgitter rund
Ø 100mm, 120mm, 150mm, 200mm, 250mm, 300mm, 350mm
Magnetgitter quadratisch
150-400mm (in 50mm Schritten)

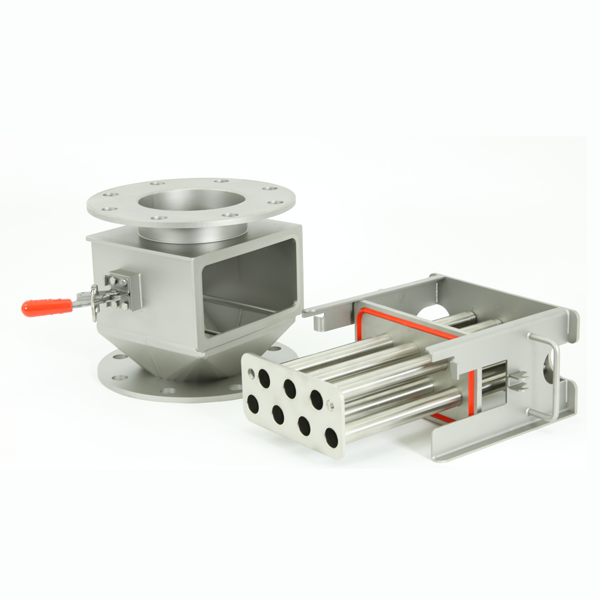

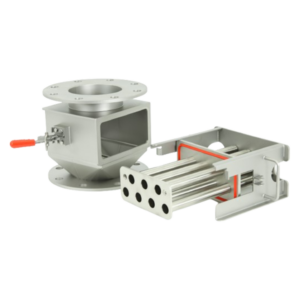

Magnetfilter für Freifallleitungen
Produktdetails:
– Optimaler Magnetkontakt
– Filtern Fe- und schwachmag. Teile >30µm
– Max. Partikelgröße 10 mm
– Typen: Basis / Nahrungsmittel / Pharma
– Mit Neodym-Magnetstäben

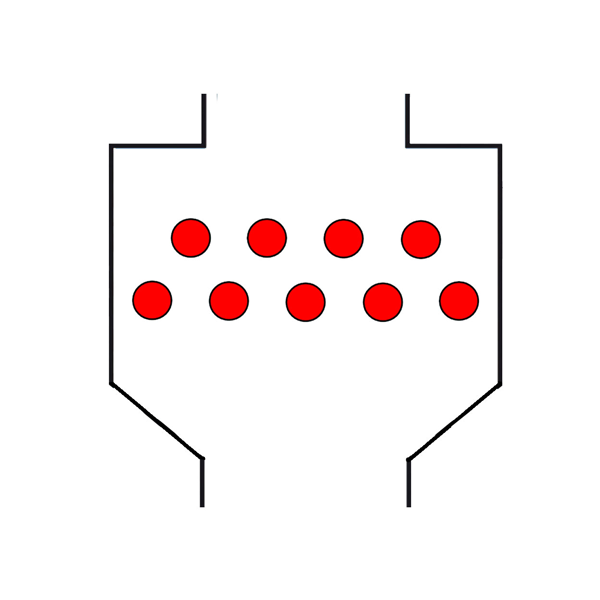

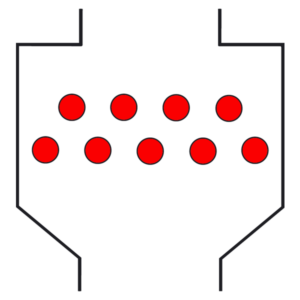

Bei den Magnetfiltern für Freifalleitungen handelt es sich um Magnetabscheider, bei denen das Gehäuse mit starken Magnetstäben aus Neodym ausgestattet ist. Sie filtern kleine Eisenverunreinigungen aus Pulverstoffen und Granulaten in Freifall- und Niederdrucktransportanlagen. Da sich die Magnetstäbe innerhalb des Produktstroms befinden, wird ein optimaler magnetischer Kontakt mit optimaler Entfernung von Eisenverunreinigungen erzielt.
Mögliche Anwendungen: Kunststoffe, Nahrungsmittel, Pharma- und Keramikindustrie.
Typen:
Rotierende Magnetfilter für Freifallleitungen
Geeignet für schlecht fließende Pulverstoffe, die Brückenbildung an den Magnetstäben verursachen können. Durch das Rotieren der Magnetstäbe fällt das Produkt kontinuierlich von den Stäben ab. Dadurch bleibt der Stab sauberer, effektiver beim Erfassen von Eisen und verhindert das Blockieren des Produktkanals.
Statische Magnetfilter für Freifallleitungen
Geeignet für Granulate und trockene, gut fließende Pulverstoffe.

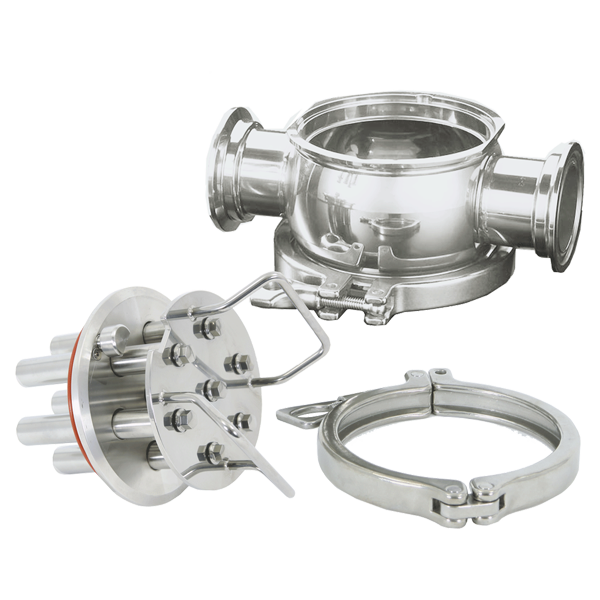

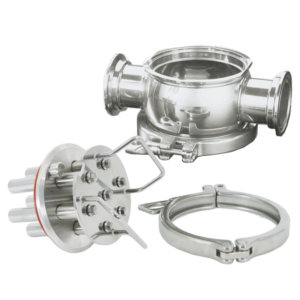

Magnetfilter für Flüssigkeiten und Pulverstoffe in Druckleitungen
Produktdetails:
– Optimaler Magnetkontakt
– Fangen Fe-Teile ab 30 µm
– Max. 10 bar / 140 °C
– Mit Neodym-Magnetstäben

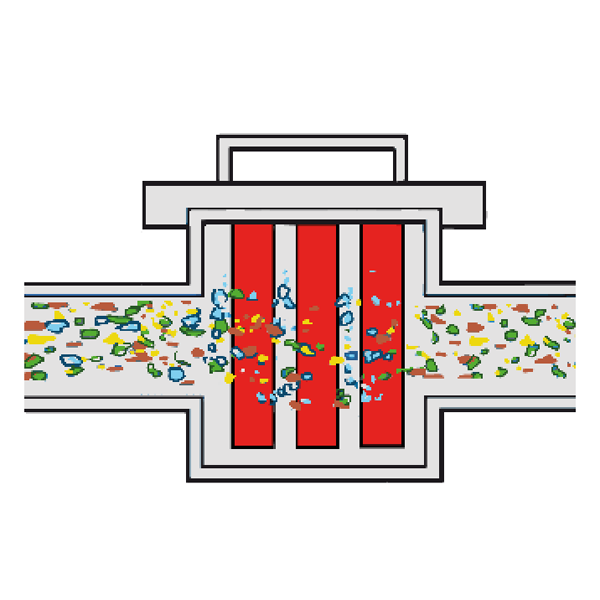

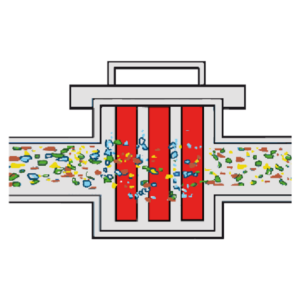

Diese Durchfluss-Magnetabscheider filtern kleine Eisenverunreinigungen, beispielsweise Verschleißpartikel aus flüssigen Mischungen und Pulverstoffen in Druckleitungen bis 10 bar. Die leistungsstarken Neodym-Magnetstäbe des Filters befinden sich in der Mitte (in-line) des Produktstroms. Dies gewährleistet einen optimalen magnetischen Kontakt, sodass auch kleinste Eisenteilchen optimal entfernt werden.
Sie werden in den Bereichen Nahrungsmittel, Pharmazeutika und Chemieindustrie verwendet. Zum Beispiel für Milchpulver, geschmolzene Schokolade, Pigmente und Farben. Aber z. B. auch in der Keramikindustrie, um die Bildung von schwarzen Flecken zu verhindern, die in Verglasungen auftreten.
Typen:
Basis / Nahrungsmittel / Pharma

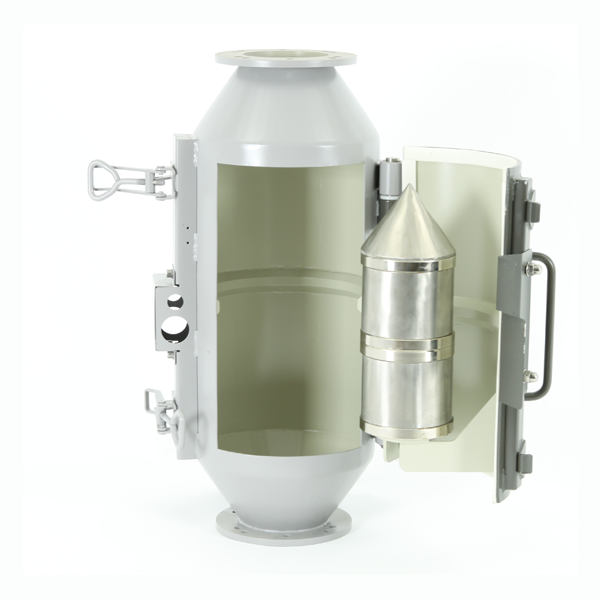

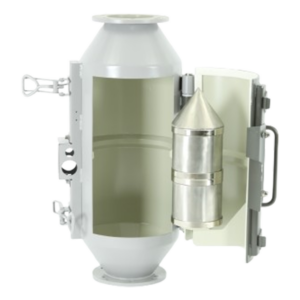

Rohrmagnete
Produktdetails:
– Ferrit- oder Elektromagnetkern
– Max. Partikelgröße 50 mm
– Hohe Kapazität (bis zu 550 m³/h)
– Atex II 1/2 D möglich

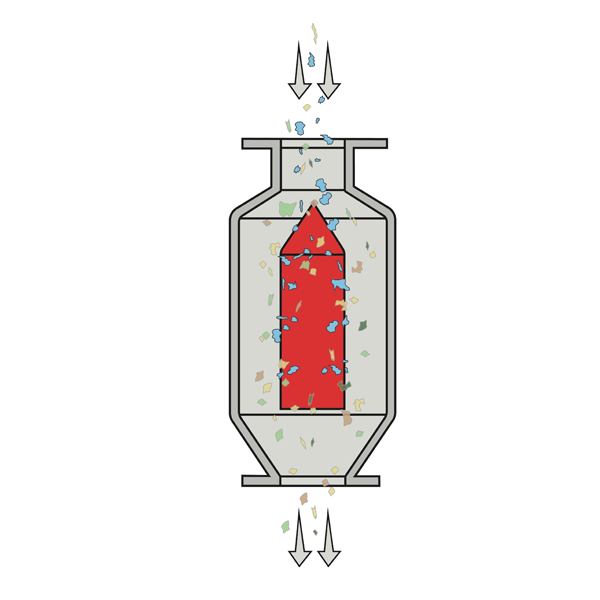

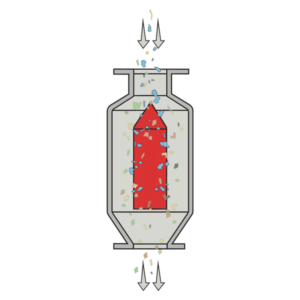

Bei Rohrmagneten befindet sich ein großer kegelförmiger Magnetkern im Zentrum des Produktstroms. Sie filtern mittel- bis große Eisenverunreinigungen aus groben Massenströmen hoher Kapazität. Die Form des Magneten sorgt für einen guten Fluss bei hoher Abscheidungseffizienz. Die permanent magnetischen Ausführungen müssen manuell gereinigt werden, wohingegen die elektromagnetischen Ausführungen automatisch gereinigt werden.
Rohrmagnete werden unter anderem in der Schüttgut-, Futtermittel-, Kunststoff-, Recycling- und keramischen Industrie eingesetzt.
Typen:
Permanente Rohrmagnete manuelle Reinigung (niedrigere Einbauhöhe)
Elektro Rohrmagnete automatische Reinigung (größere Einbauhöhe notwendig durch zusäztlich benötigten Klappkasten)

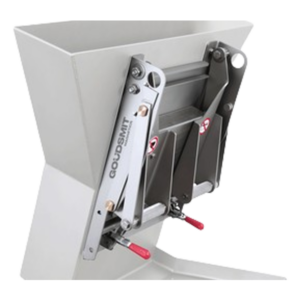

Platten-Magnetabscheider
Produktdetails:
– Geeignet für hohe Kapazitäten
– Einseitiges Magnetfeld
– Fangen Fe-Teile ab 0,5 mm
– Keine Brückenbildung möglich
– Reinigung manuell
– AISI316L (SS 1.4404)

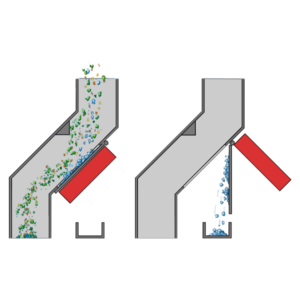

Werden diese Magnetplatten in Freifallrohren oder Rinnenanlagen (mit einem Neigungswinkel bis 45°) installiert, fangen sie grobe Eisenteilchen in Massenströmen auf. Bei dieser Art der Trennung befindet sich kein Magnet direkt im Produktstrom. Daher ist der Produktstrom immer optimal und Brückenbildung wird verhindert. Diese Eisenabscheidung ist insbesondere für grobe Rohstoffe mit hoher Kapazität geeignet.
Anwendungsbeispiele: Schüttgut-, Tierfutter-, Kunststoff-, Keramik- und Recycling-Industrie.

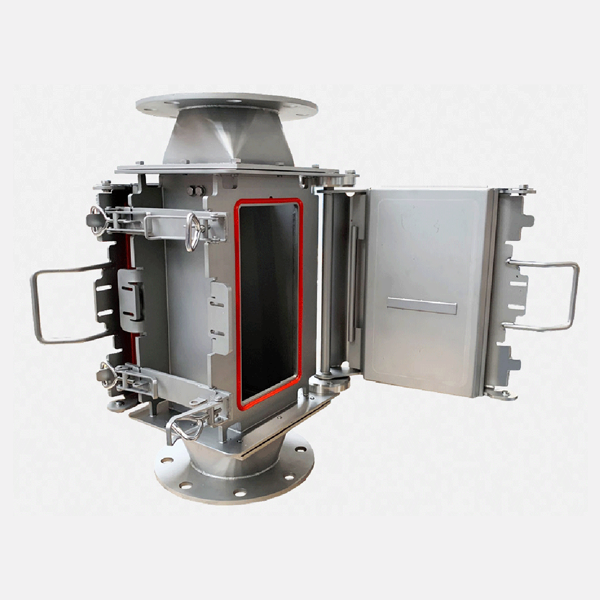

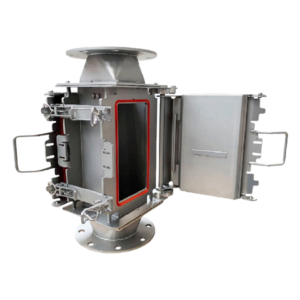

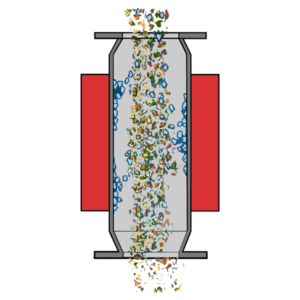

Außenpolmagnet - manuelle Schnellreinigung
Produktdetails:
– Schnellreinigung mit Extraktorplatten
– Doppelseitiges Magnetfeld
– Kapazität bis 200 m³/h
– Mit Neodym- oder Ferrit-Plattenmagneten
– Geringe Einbauhöhe
– Fangen Fe-Teile ab 0,5 mm

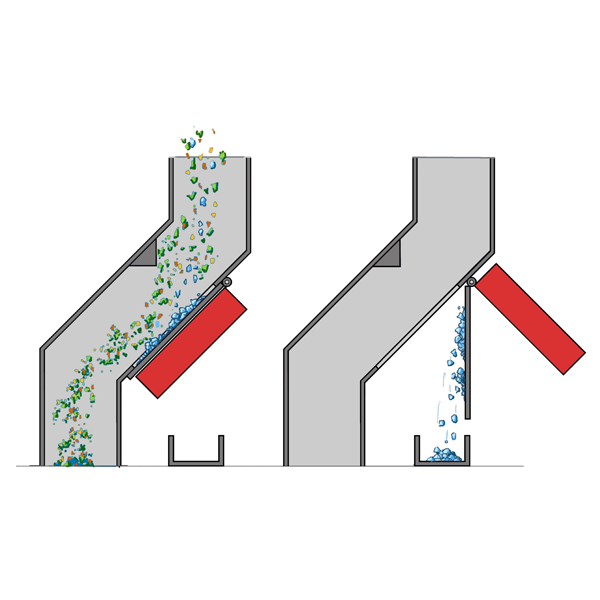

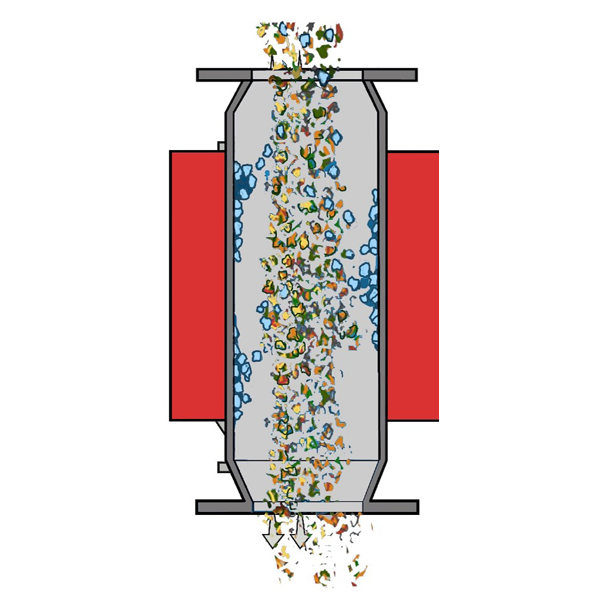

Der Außenpolmagnet ist zum Filtern von Eisenverunreinigungen aus Freifall-Rohrleitungen mit groben Produkten und hoher Kapazität. Die Magnetplatten werden außerhalb des Produktkanals platziert, um einen ungehinderten Produktstrom zu sichern. Schnell und einfach mit Hilfe einer klappbaren Extraktorplatte (Schnellreinigung) von Hand zu reinigen.

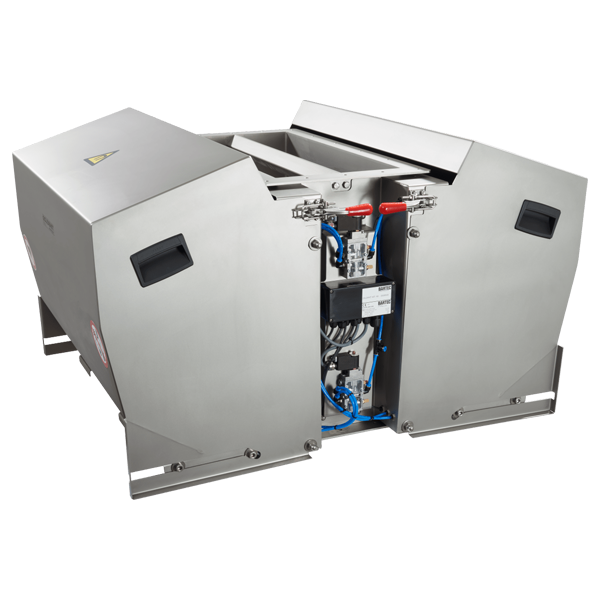

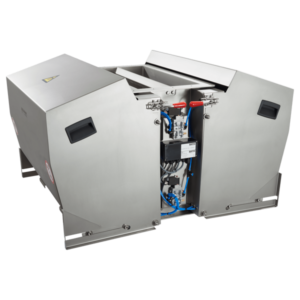

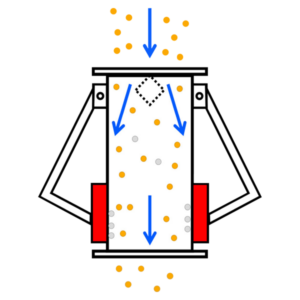

Außenpolmagnet - automatisch reinigend
Produktdetails:
– Hohe Kapazität (bis zu 480 m³/h)
– Geringe Einbauhöhe
– Automatische Reinigung (diskontinuierlich)
– Brückenbildung oder Anhäufung sind
ausgeschlossen
– Hohe Auffangkapazität für Eisen

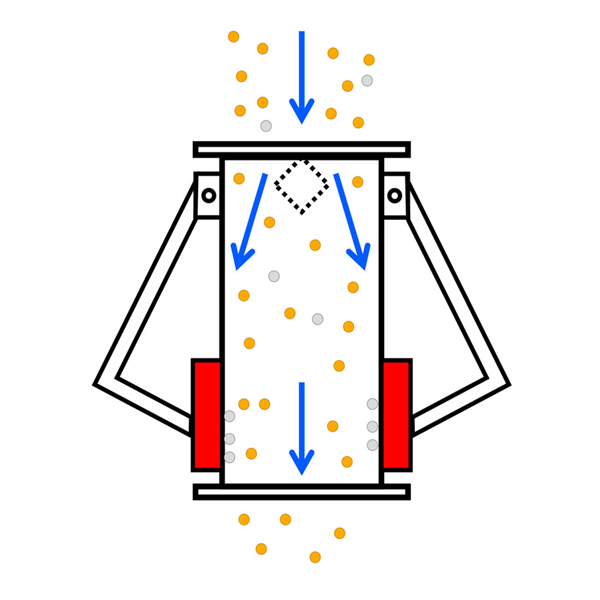

Der robuste Außenpolmagnet filtert große Eisenteilchen bis 50 mm aus Freifallleitungen. Sehr gut geeignet für Produktströme mit hoher Kapazität in Kombination mit relativ geringen Einbauhöhen.
Die Magnetplatten werden außerhalb des Produktkanals platziert, um einen ungehinderten Produktstrom sicherzustellen. Aufgrund der automatischen Reinigung wird dieses System in Bereichen verwendet, die nur schwer für Wartung und Reinigung zugänglich sind.
