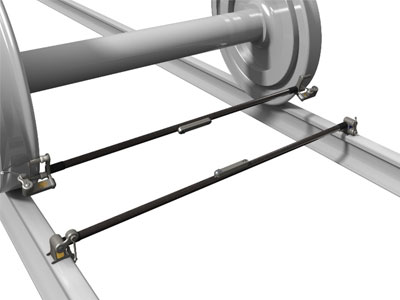

MiniProfBT TwinHead Wheel / TwinHead Rail
Zwei Messköpfe
Die MiniProfBT TwinHead-Systeme sind ähnlich wie die Einzelkopfsysteme aufgebaut, bestehen jedoch aus zwei Messköpfen, die auf einem festen Träger montiert sind. Die beiden gegenüberliegenden Profile werden nacheinander gemessen. Die Messungen werden gespeichert und sind als einzelne Profile und paarweise in einem gemeinsamen Koordinatensystem zugänglich. Dies bietet eine hohe Genauigkeit des Messgeräts und eine genaue Kenntnis jeder Drehung der Profile, was ein wesentlicher Bestandteil jeder Rad- und Schieneninteraktionsstudie ist.

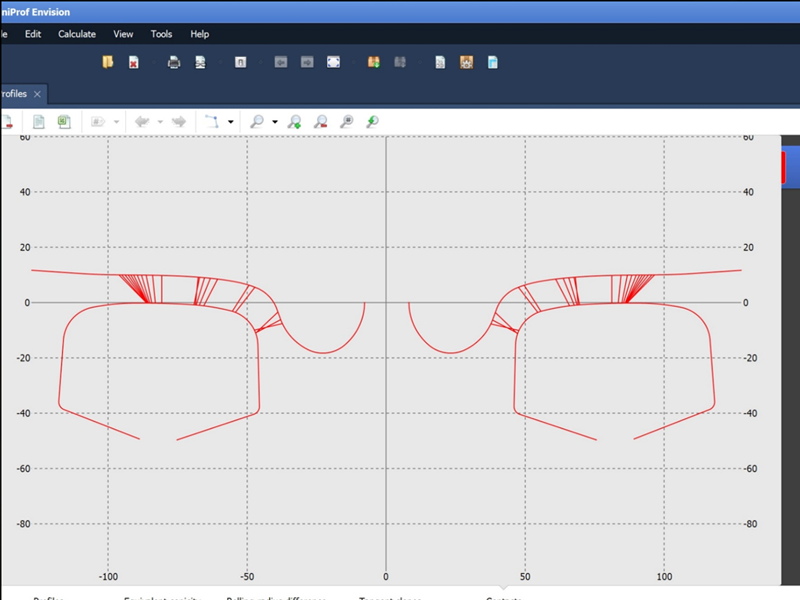

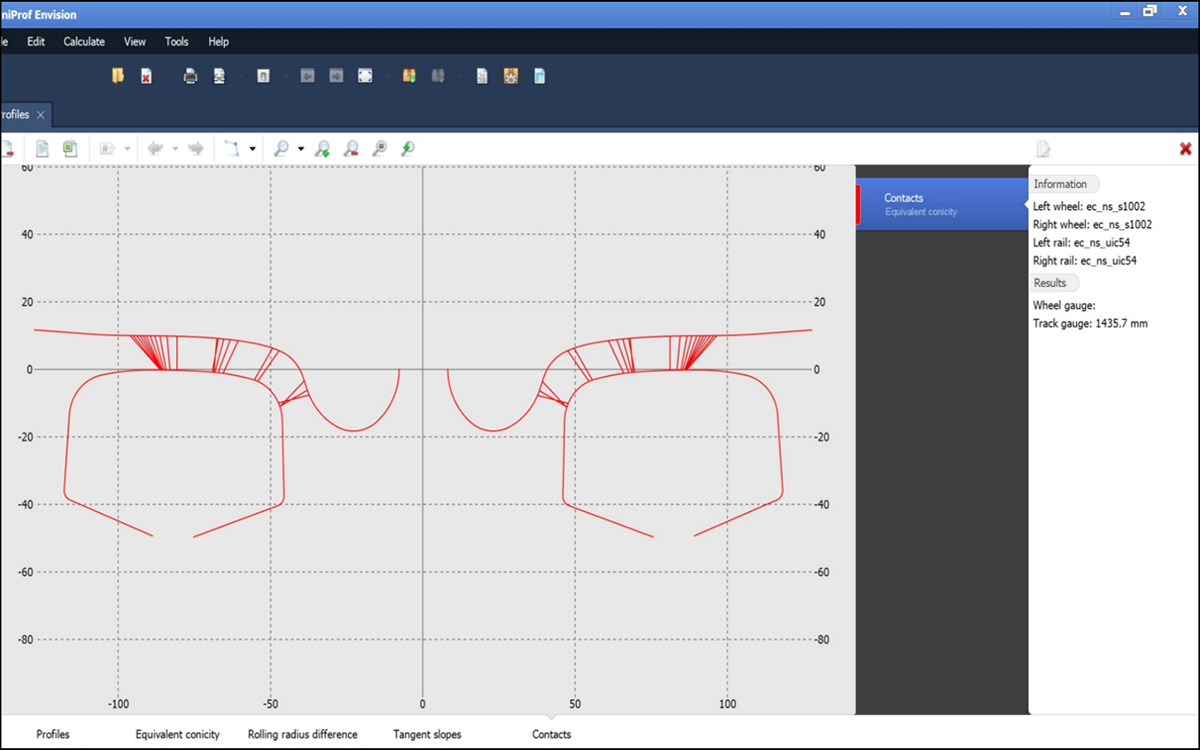

Äquivalente Konizität
Da die Züge immer schneller werden, besteht eine zunehmende Nachfrage nach besserem Reisekomfort und einer Versicherung mit einem hohen Maß an Sicherheit. Zu diesem Zweck ist es sehr wichtig, die Wechselwirkung zwischen Rad und Schiene zu untersuchen, wie sich die Kontaktgeometrie verhält. Die äquivalente Konizität ist ein äußerst nützlicher Parameter bei der Untersuchung dieser dynamischen Wechselwirkung zwischen Schienenfahrzeug und Gleis.
Welches Modell auswählen?

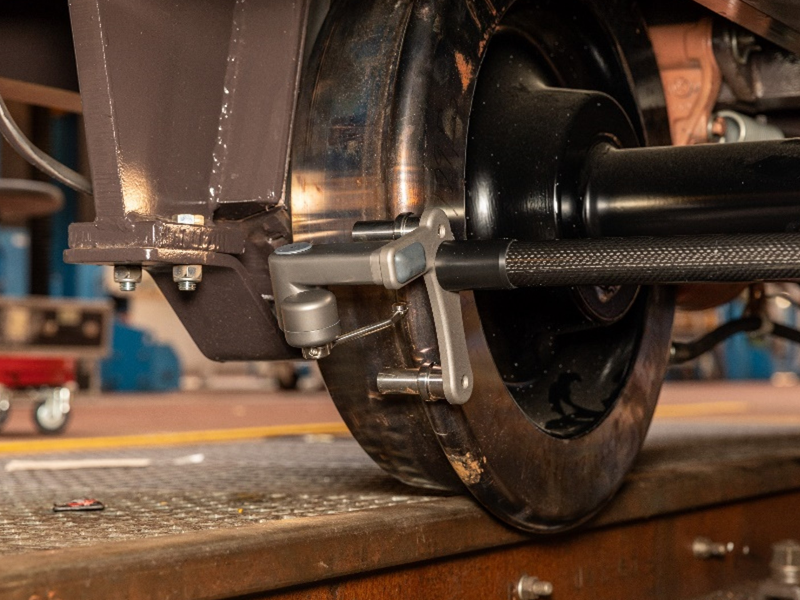

MiniProfBT TwinHead Wheel
Spezifikation
Produkt ID
MP-180
Profilgenauigkeit
Besser als: ± 11 µm Wiederholgenauigkeit: ± 2.5 µm Spurweite: ≤100 µm
Messgeschwindigkeit
Weniger als 5 Sekunden
Gewicht
2.7 kg
Betriebstemperatur
-15˚C to +50˚C
MiniProfBT Envision
-Konfiguration
-Analysen
ja
ja
MiniProfBT Criterion
-Konfiguration
-Analysen
nein
nein

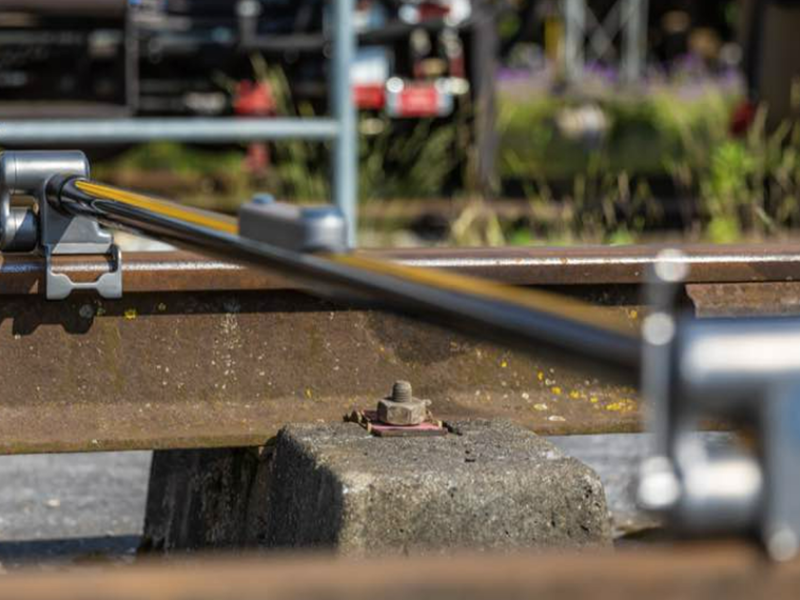

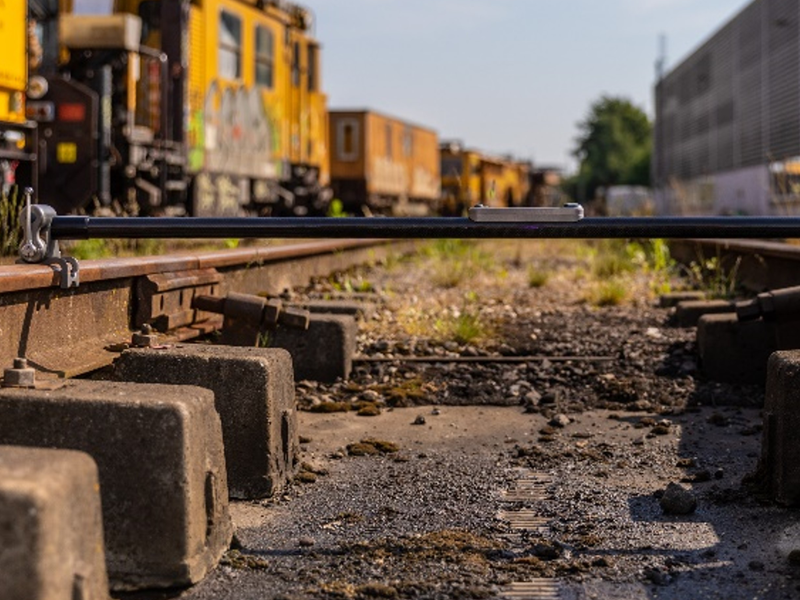

MiniProfBT TwinHead Rail
Spezifikation
Produkt ID
MP-280
Profilgenauigkeit
Besser als: ± 11 µm Wiederholgenauigkeit: ± 2.5 µm
Spurweite: ≤100 µm
Messgeschwindigkeit
Weniger als 5 Sekunden
Gewicht
1.9 kg
Betriebstemperatur
-15˚C to +50˚C
MiniProfBT Envision
-Konfiguration
-Analysen
ja
ja
MiniProfBT Criterion
-Konfiguration
-Analysen
nein
nein
