MiniProfBT Switch & Crossing
MiniProfBT Switch & Crossing ist ein hochpräzises und tragbares Werkzeug für schnelle, zuverlässige und äußerst genaue Querschnittsprofilmessungen von Weichen und Kreuzungen zur Überwachung und Analyse des Schienenverschleißes. Es ist mit Bluetooth ausgestattet, verfügt über eine Möglichkeit zur Kabelverbindung und ist für die meisten Weichen- und Kreuzungstypen erhältlich.

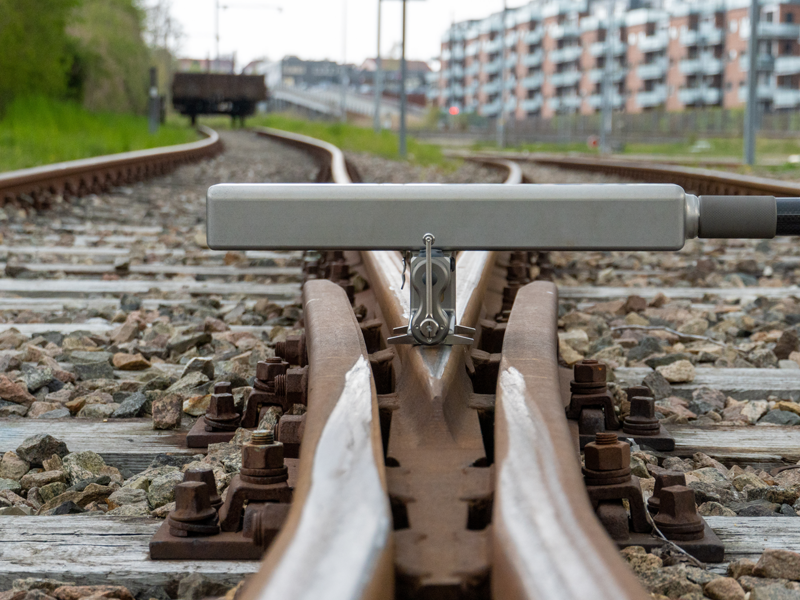

Das Instrument erstreckt sich über eine feste Stange bis zur gegenüberliegenden Schiene und bietet Stabilitäts-, Spurweiten- und Gleisrelativmessungen. Es lässt sich leicht an verschiedene Messszenarien anpassen und jede Messung wird bequem in einer einzigen Messung in weniger als 5 Sekunden pro Profil durchgeführt.
Erhalten Sie sofortige Ergebnisse

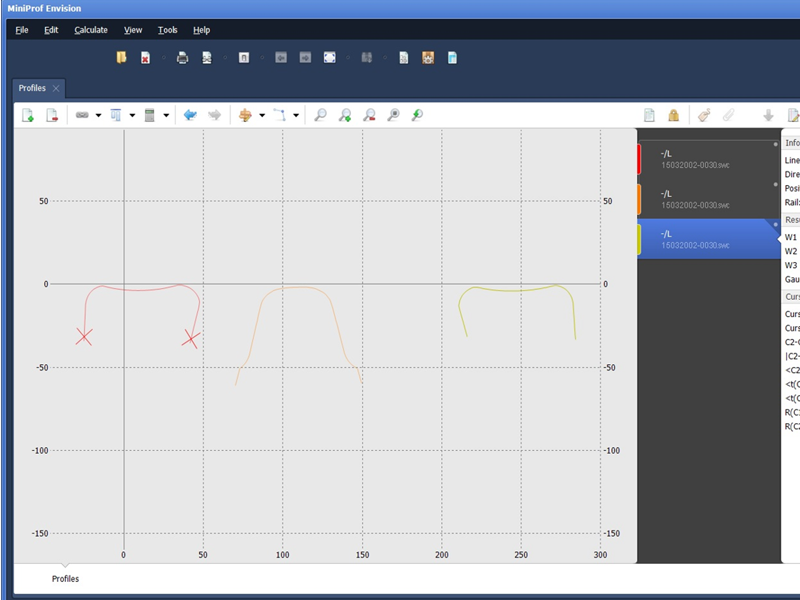

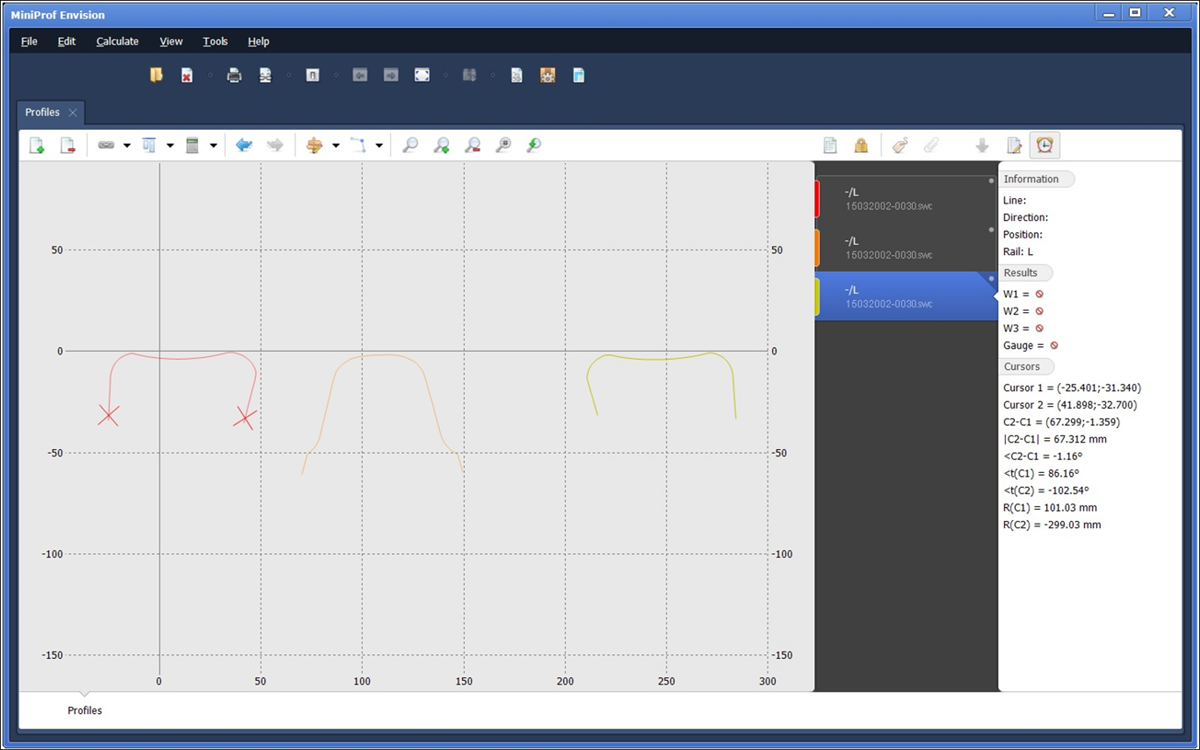

Tiefen, Breiten, Winkel und genaue Informationen zur physischen Platzierung des Schalters werden sofort in Echtzeit angezeigt und von der zugehörigen Envision-Software für die Analyse vor Ort und nach der Messung gespeichert. Dadurch können nicht nur die Profile der einzelnen Schienen, sondern auch die Geometriedaten des gesamten Querschnitts ausgewertet werden.

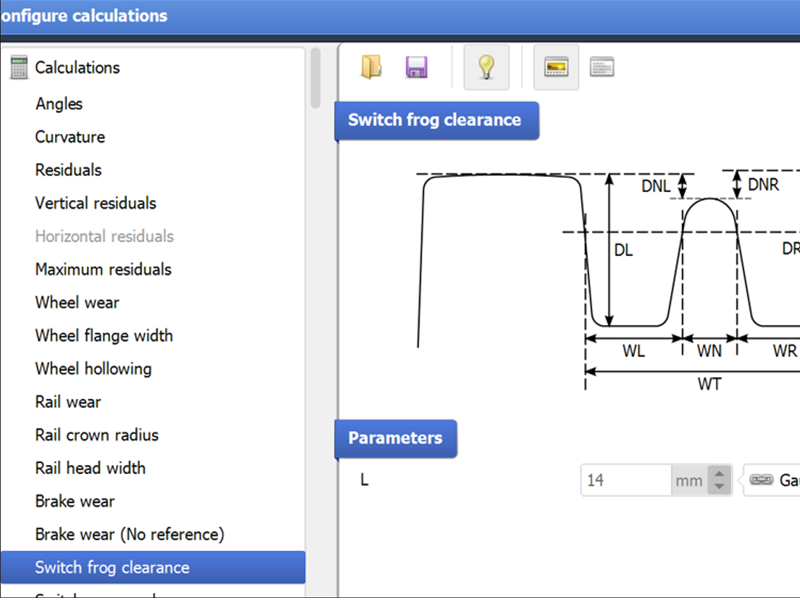

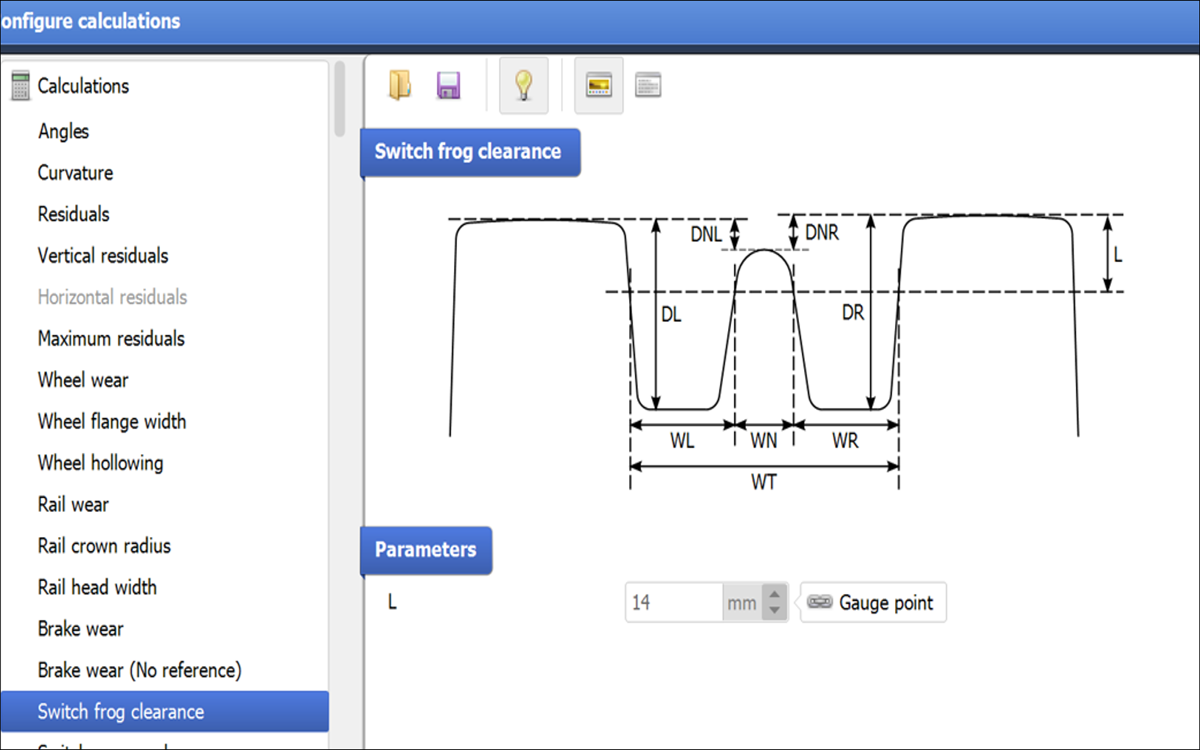

Switch - Analysen & Berechnungen
Die MiniProfBT Envision-Software visualisiert und berechnet automatisch Residuen und Flächen. Messungen können auf vielfältige Weise verglichen und problemlos in verschiedene Formate exportiert werden.
GPS Standort
Die MiniProfBT Envision-Software kann GPS-Standorte für jede durchgeführte Messung protokollieren und der jeweiligen Messung Fotos vor Ort beifügen. Dies ist sehr hilfreich, um spezielle Punkte von Interesse entlang der Strecke zu identifizieren.

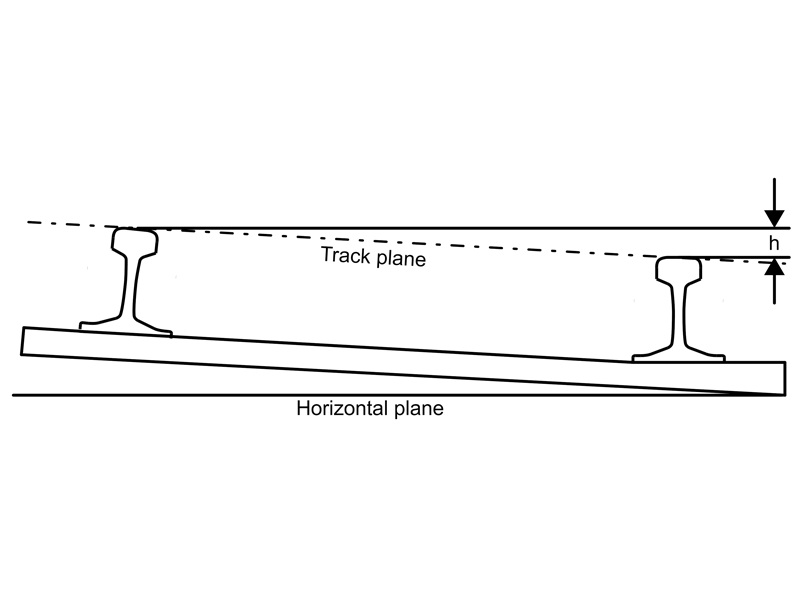

Überhöhung und Steigung
Ein Neigungssensor misst abhängig von der Systemkonfiguration automatisch die Überhöhung und die Steigung. Die Werte werden mit der Messung gespeichert und können jederzeit angezeigt werden. Der Bereich der gemessenen Neigung beträgt ± 30 Grad.
Welches Modell auswählen?
MiniProfBT Rail mit Winkelanschlag, ohne digitaler Spurweitenmessung
Spezifikation
Produkt ID
Konfiguration

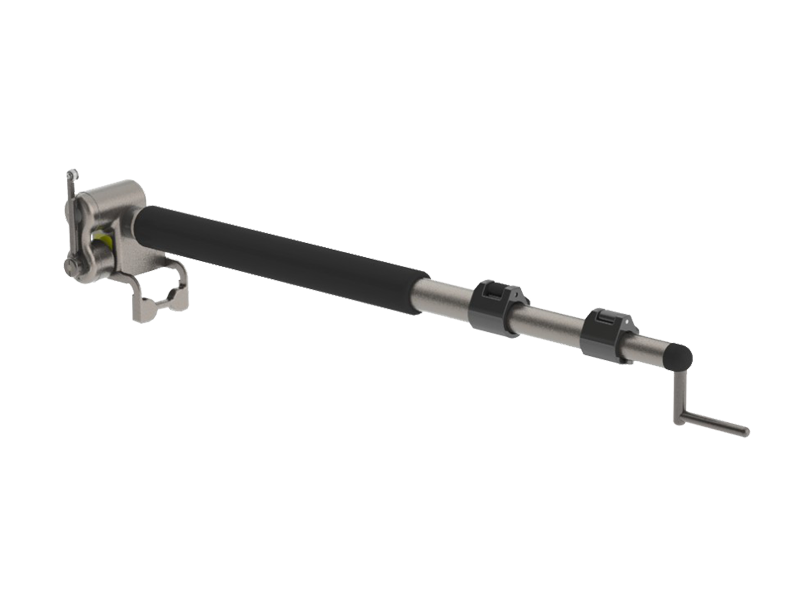

mit Winkelanschlag ohne digitaler Spurweitenmessung Teleskopstange schnellverbindend
Multirodfunktion (für verschiedene Spurweiten)
Profilgenauigkeit
Besser als: ± 11 µm Wiederholgenauigkeit: ± 2.5 µm
Messgeschwindigkeit
Weniger als 5 Sekunden
Gewicht
0.8 kg
Betriebstemperatur
-15˚C to +50˚C
IP-Schutzart
IPX4
MiniProfBT Envision
-Konfiguration
-Analysen
ja
ja
MiniProfBT Criterion
-Konfiguration
-Analysen
ja
nur für ausgewählte Berechnungen
