MiniProfBT Wheel
Erhalten Sie sofortige Ergebnisse

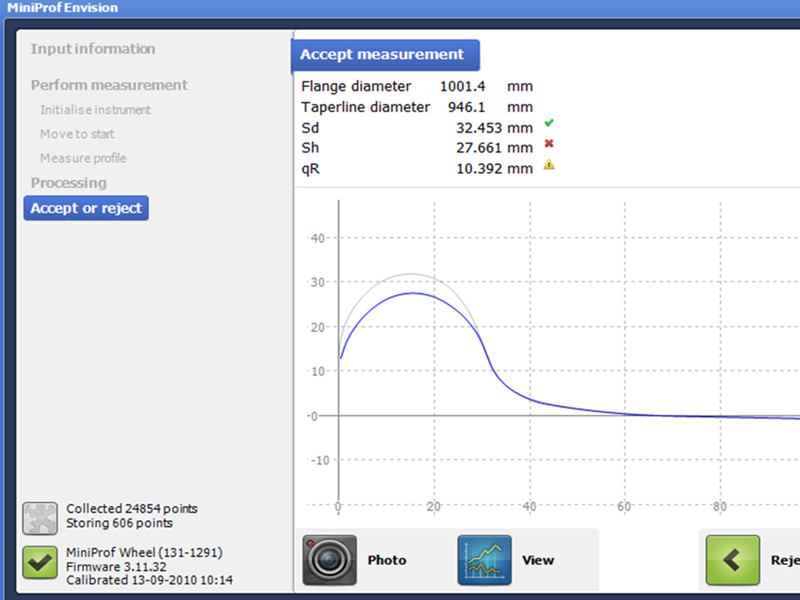

Verschleißparameter wie Sd-, Sh- und qR-Werte werden unmittelbar nach jeder Messung in Echtzeit angezeigt. Die leistungsstarke Envision-Software enthält zahlreiche zusätzliche Berechnungen und Ausrichtungen für die grundlegende bis erweiterte Datenverarbeitung, Analyse und Berichterstellung.

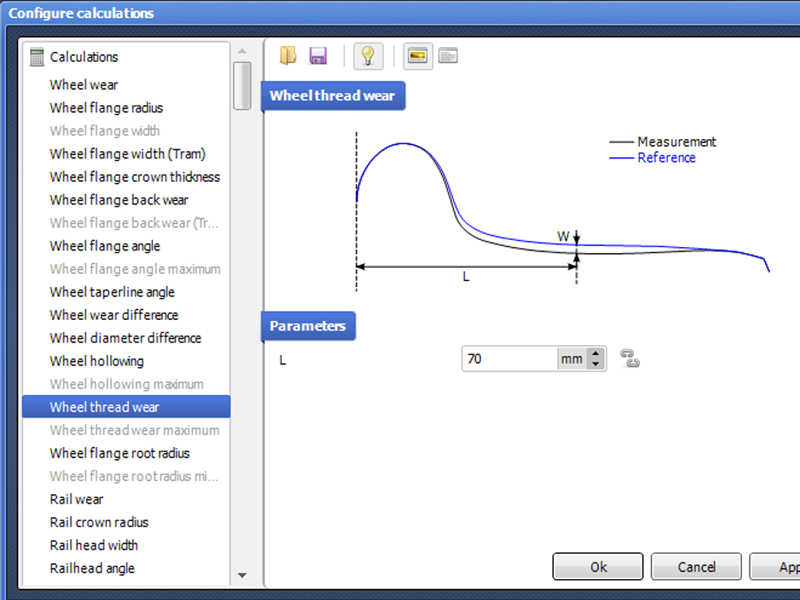

Wheel- Analysen & Berechnungen

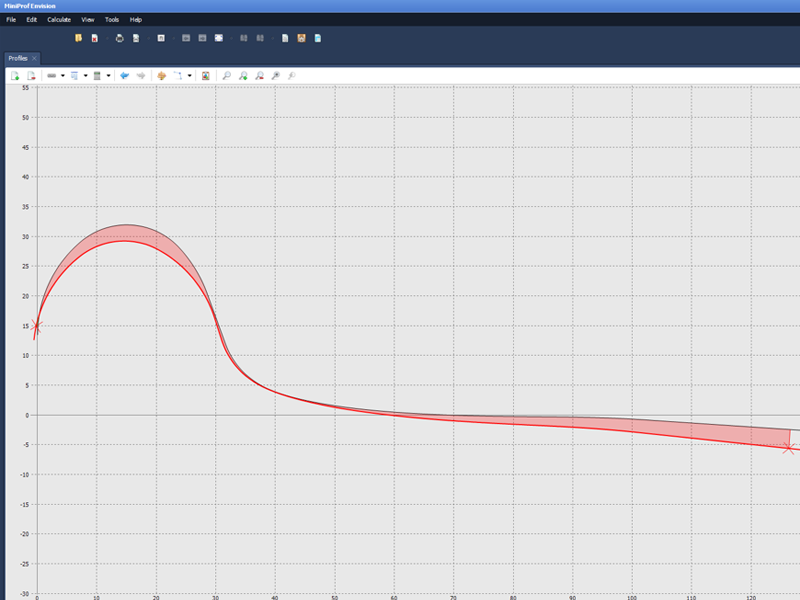

Die MiniProfBT Envision-Software visualisiert und berechnet Residuen und Flächen automatisch. Messungen können auf verschiedene Arten verglichen werden und können problemlos in verschiedene Formate exportiert werden.
Reprofiling
Das MiniProfBT Radsystem ist ideal, um vor und nach dem erneuten Profilieren der Räder zu bestimmen, wann und wie viel Material während des erneuten Profilierens entfernt werden muss. Dies führt aufgrund der unübertroffen hohen Genauigkeit des MiniProf-Systems zu einer präzisen Nachprofilierung und einer verbesserten Lebensdauer des rollenden Materials.

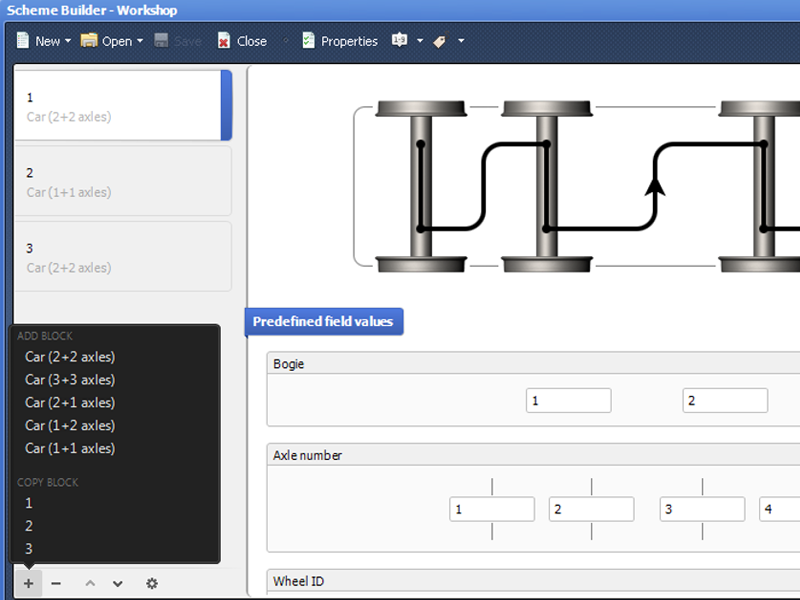

Schnelle Messung mit Schemata
Bei der Messung mehrerer Profile ist das MiniProfBT -Messschema ein sehr starkes Werkzeug, um jedes Profil im Voraus eindeutig zu identifizieren und den Messvorgang noch weiter zu vereinfachen und zu reduzieren.
Welches Modell auswählen?

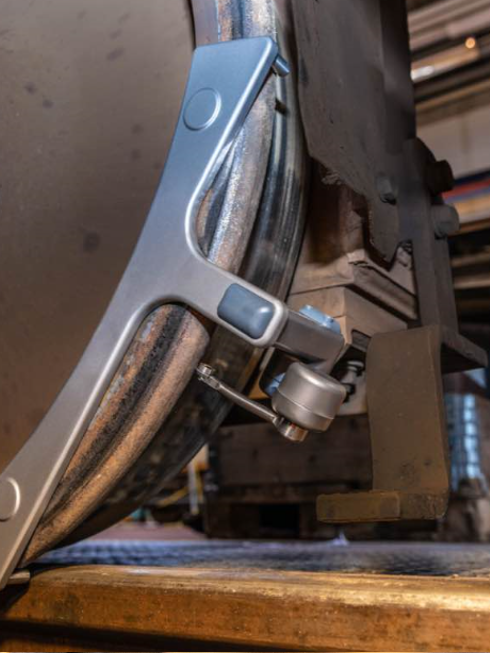

MiniProfBT Wheel Mini
100 mm Rückplatte
Das Wheel Mini kann auch dann verwendet werden, wenn nur begrenzter Messraum zur Verfügung steht.
Spezifikation
Produkt ID
Profilgenauigkeit
Besser als: ± 9 µm Wiederholgenauigkeit: ± 2.5 µm
Back-to-back Genauigkeit
–
Keine Durchmessermessung
Messgeschwindigkeit
Weniger als 5 Sekunden
Gewicht
0.7 kg
MiniProfBT Envision
-Konfiguration
-Analysen
ja
ja
MiniProfBT Criterion
-Konfiguration
-Analysen
ja
nur für ausgewählte Berechnungen

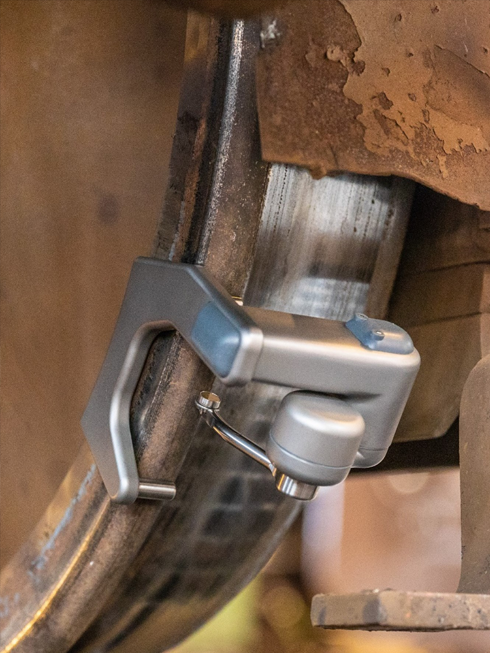

MiniProfBT Wheel Back-to-Back
100 mm Rückplatte
Das Radprofil und der Back-to-Back Abstand des Radsatzes werden in nur einer einzigen, schnellen Messung gemessen.
Spezifikation
Produkt ID
Profilgenauigkeit
Besser als: ± 9 µm Wiederholgenauigkeit: ± 2.5 µm
Back-to-back Genauigkeit
200 µm –
Keine Durchmessermessung
Messgeschwindigkeit
Weniger als 5 Sekunden
Gewicht
2.0 kg
MiniProfBT Envision
-Konfiguration
-Analysen
ja
ja
MiniProfBT Criterion
-Konfiguration
-Analysen
–
–

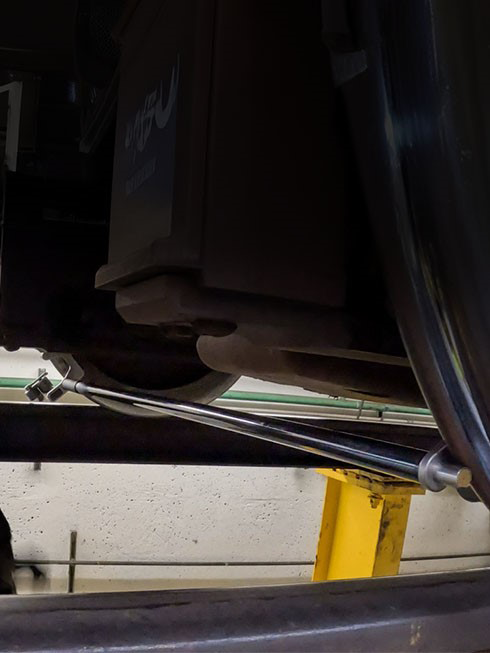

MiniProfBT Wheel
400
400 mm Rückplatte
Für eine verbesserte Durchmessermessung.
Spezifikation
Produkt ID
Profilgenauigkeit
Besser als: ± 11 µm Wiederholgenauigkeit: ± 2.5 µm
Back-to-back Genauigkeit
–
(basierend auf dem häufig verwendeten Versine-Messprinzip)*
800mm wheel: 30µm
1000mm wheel: 50µm
1200mm wheel: 80µm
Messgeschwindigkeit
Weniger als 5 Sekunden
Gewicht
1.4 kg
MiniProfBT Envision
-Konfiguration
-Analysen
ja
ja
MiniProfBT Criterion
-Konfiguration
-Analysen
ja
nur für ausgewählte Berechnungen
